Системы контроля утечек воды: принцип работы и советы по схеме подключения от экспертов магазина Прораб.Шоп

От чрезвычайных происшествий в доме, случающихся по разным причинам, не застрахован ни один хозяин жилья. Самые частые из них связаны с водой: протечки всегда случаются неожиданно, и не всегда есть возможность оперативно устранить их последствия. Поэтому такие аварии приносят максимум вреда, когда страдает не только имущество владельцев, но и соседей, если это многоэтажный дом. Однако проблема затоплений в домах и квартирах уже давно решена.

Для того, чтобы избегать аварийных ситуаций с водой, созданы специальные системы блокировки протечек. Они помогают предотвратить как саму аварийную ситуацию, так и неприятные последствия, которые она за собой тянет. А определиться с тем, какую систему выбрать, можно самостоятельно, но предварительно изучив все нюансы ее работы. Эксперты интернет-магазина Прораб.Шоп разобрались в системах контроля утечек воды и делятся информацией об устройстве и самостоятельном выборе прибора.

В этой статье вы узнаете, для чего нужны системы контроля утечек, каково устройство и принцип работы приборов, какие они бывают, а также как правильно выбирать устройство и установить его своими руками.

Для чего нужны системы контроля утечек воды: преимущества использования прибора

Система защиты от утечек — это устройство, которое предотвращает ситуации протечек, затопления и порывов воды. Оно помогает предотвращать неосторожные действия со стороны пользователей воды, а также призвано обезопасить жилье от водной катастрофы.

Эта система может обезопасить от:

  • Случаев затопления через канализацию;
  • Затопления соседями;
  • Прорыва системы отопления дома (в случае как централизованного отопления, так и автономного);
  • Утечек в накопительной емкости, которую питает водопроводная сеть (например, бойлере, в котором перекрытие подачи воды в накопитель лишь снизит давление, но вода продолжит течь).

Касательно того, как именно система контроля утечек выполняет свои функции, — это она делает путем оповещения жильцов о проблемной ситуации и самостоятельно.

Оповещение об аварии

Основное назначение устройства — оповестить владельца об аварии. Для пользователей это возможность вовремя получить известие о проблеме:

  • Сигнальное оповещение. Датчики подают звуковой сигнал в случае аварийной и предаварийной ситуации — в виде сирены или звуковой индикации. Получив вовремя предупреждение, жильцы могут свести к минимуму ее последствия потопа;
  • Сообщения на мобильные устройства. Современные датчики протечки воды оснащены W-iFi, поэтому способны передавать сообщения домовладельцам прямо на телефон. Благодаря этому жильцы будут оперативно уведомлены об аварии, даже когда они вне дома.

Самостоятельное перекрытие проблемных участков

Очень удобными в эксплуатации являются  детекторы, соединённые с запорными автоматическими клапанами. С ними создается целая система безопасности, которая самостоятельно перекрывает аварийный участок трубопровода. В этом случае не требуется вмешательство человека, чтобы отключить механизм вручную.

Для этой работы также используются специальные краны-клапаны, оснащенные сервоприводами. Ими управляет блок управления. Когда поступает сигнал тревоги, подача воды мгновенно перекрывается. Это сводит к минимуму возможные негативные последствия.

Использование датчиков контроля может не просто защитить дом от затопления, но и сэкономить немалые суммы, которые могли бы в противном случае уйти на ремонт. Это касается даже самых современных систем безопасности, оснащенных Wi-fi связью.

Устройство систем контроля утечек: внутренняя конструкция и принцип работы

Суть работы системы контроля утечек — своевременно обнаружить воду и оперативно уведомить об этом. Конструктивно датчики представляют собой прибор, заключенный в пластиковый корпус, или выглядят как лента-детектор, подключаемая к электронному блоку.

Все системы контроля протечек включают в себя следующие элементы:

  • Датчик (один или несколько — для повышения надёжности). Он отвечает за то, чтобы обнаружить непосредственно факт протечки;
  • Блок управления. Этот элемент отвечает за обработку сигнала датчика и принятие дальнейших решений, будь то оповещение жильцов, перекрытие подачи воды или отключение розеток;
  • Система защиты. Это управляемый кран или вентиль, и именно он отвечает за перекрытие воды в квартиру и дом. Однако здесь могут быть установлены и другие вспомогательные элементы, такие как откачивающие воду насосы.

Устройство может компоноваться по-разному. Например, иметь сетевое и автономное питание, когда блок управления и датчик объединяются в один корпус. Также к датчикам могут подключаться дополнительные модули (модемы или сим карты для отправки сообщений). А в некоторых моделях присутствуют интерфейсы для включения в систему умного дома — в этом случае узлы  объединяются между собой по проводным или по беспроводным системам.

При этом, какой бы компоновка ни была, принцип работы систем защиты от протечек один и тот же. Как правило, датчики используют в своей работе принцип токопроводности воды: если контакты намочить, то они замкнутся, и в этом случае датчик отправит сигнал обнаружения воды.

Вот каков алгоритм работы системы защиты от протечек воды:

  1. При контакте с водой датчик подает сигнал об аварийной ситуации на блок управления. В этот момент срабатывает звуковая сигнализация;
  2. Затем контроллер фиксирует этот сигнал о протечке и подает команду закрыть шаровые краны;
  3. После этого электроприводы кранов приводятся в действие, что заставляет запорную арматуру перекрывать водоснабжение.

После устранения причины аварии необходимо нажать на кнопку на модуле управления, и тогда шаровые краны снова повернутся в рабочее положение. А чтобы система исправно продолжала работать даже при отключении центрального электроснабжения, ее желательно оснастить автономным источником питания.

Разновидности систем контроля утечек: классификация по признакам

Датчики от протечки воды зачастую имеют различное устройство, поэтому могут отличаться принципами работы. В связи с этим их классифицируют по нескольким признакам — о них рассказывают специалисты магазина Прораб.

По области применения

Согласно этой классификации детекторы утечек бывают промышленными и бытовыми:

  • Промышленные. Они монтируются на магистральных трубопроводах, которые подают воду в многоэтажные здания, а также на промышленных предприятиях;
  • Бытовые. Этот тип датчиков предназначается для квартир и частных домов — другими словами, для индивидуального использования.

По типу соединения датчика с контроллером

Соединение производится одним из двух способов: по проводам и без использования проводки. Сигнал тревоги передается от сенсора протечки к электронному контроллеру либо посредством проводного соединения, либо с помощью радиосвязи:

  • Проводное. В данном случае провод подает электроэнергию для питания датчика. Из-за протечки напряжение в питающей электрической цепи падает, а сила тока растет. Контроллер, соединенный с сенсором, считывает изменение параметров электричества, а затем отдает команду о принятии экстренных мер — перекрыть водопровод, включить оповещатель;
  • Беспроводное. Здесь датчик питается от автономных источников энергии, таких как аккумуляторы или батареи. Он имеет в своем составе встроенный передатчик и контроллер, который фиксирует колебания электромагнитного поля во внутренней цепи самого прибора. При протечке или замыкании контактов сигнал об этих авариях подается на встроенный транслятор. А после обработки он отправляется в электронный блок управления уже в виде радиосигнала.

Дальность действия устойчивой связи у беспроводных приборов достигает 100 метров. Однако на деле это значение бывает ниже из-за препятствий в виде межкомнатных дверей, перегородок и мебели. Проводные же датчики протечки воды являются менее удобными с точки зрения монтажа: при их установке требуется протягивать линии проводки и обеспечивать их маскировку с помощью кабель-каналов.

По способу размещения

Датчики следует устанавливать в местах наибольшей вероятности протечки — то есть там, где проходят трубы водопровода. Обычно это кухня, ванная комната, туалет.

Способов размещения всего два:

  • Внутренний. В этом случае установка систем безопасности происходит одновременно с монтажом водопроводных труб и остального сантехнического оборудования. Датчики крепят с помощью двустороннего скотча или клеевых растворов прямо на водопроводные, канализационные или отопительные трубы. При первых признаках протечки датчик становится мокрым и подает сигнал об аварии;
  • Напольный. Этот способ применяется, если все канализационные и водопроводные коммуникации уже проложены. Детекторные сенсоры устанавливаются на пол контактами вниз. А чтобы избежать случайной сработки датчиков (например, при влажной уборке), рекомендуется крепить их на высоте 3-5 мм над поверхностью.

Выбор системы контроля утечек: что нужно учитывать при покупке

Перед приобретением устройства для своего дома нужно учитывать многие факторы. Нужно помнить, что оборудование должно обеспечивать безопасность, бесперебойную работу и оперативное реагирование в случае обнаружения протечек. А другими достоинствами устройств станут легкость и удобство при установке и эксплуатации.

Вот, какие моменты особенно важны при выборе модели системы защиты:

  • Жесткость воды. Если в водопроводе течет жесткая вода, то лучше выбирать систему, которая будет проводить очистку кранов как минимум каждые 2 недели. В этом случае для защиты крана от закисания блок управления открывает и закрывает краны через временной интервал, который предварительно был установлен программой;
  • Частые отключения электричества. В данном случае стоит выбрать оборудование, которое имеет альтернативный источник энергии в виде батареек. Есть и более дорогая им замена — ИБП (источник бесперебойного электропитания);
  • Много точек для протечки. Если в ванной комнате, туалете или кухне подключено много кранов и источников подачи воды, то датчиков понадобится большее количество. Как правило, сколько вводов воды в доме, столько и нужно сервоприводных кранов.

Перед покупкой приборов также нужно обратить на обрамление датчиков. Это прибор, который не должен реагировать на случайное попадание воды, поэтому влагонепроницаемый корпус обязателен. А материалом крана лучшим будет латунь и нержавеющая сталь.

Монтаж системы контроля утечек: как установить прибор самостоятельно

Прежде чем начинать установку защитного датчика, нужно определиться с конфигурацией системы и ее возможностями. На этом этапе необходимо решить, понадобится ли интеграция системы в структуру умного дома, пригодятся ли уведомления на смартфоне. Также нужно решить, сколько датчиков должно быть в доме, какого типа, где они будут размещаться, нужна ли для них блокировка электричества в доме или квартире, и планируется ли подключить звуковое оповещение.

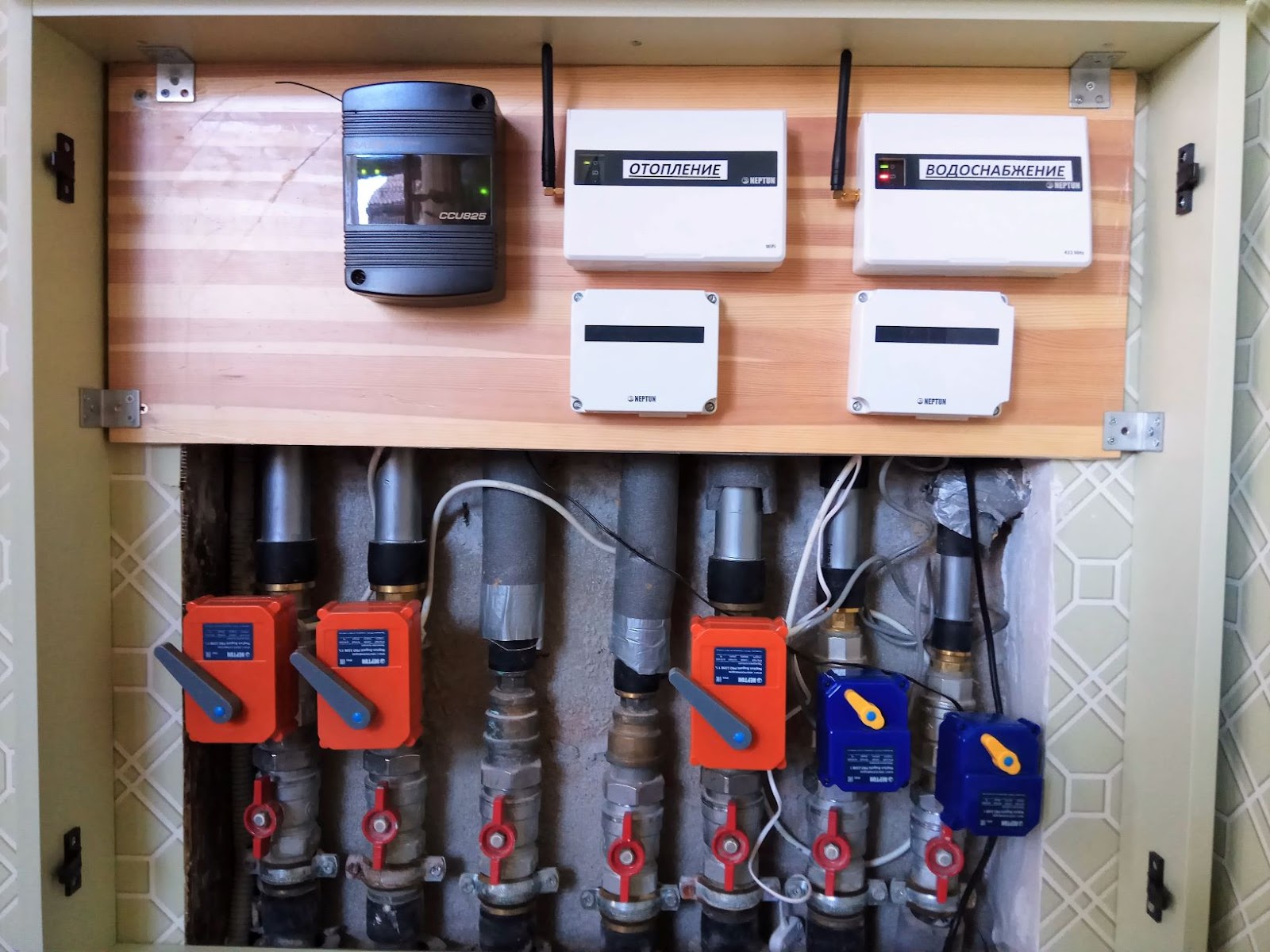

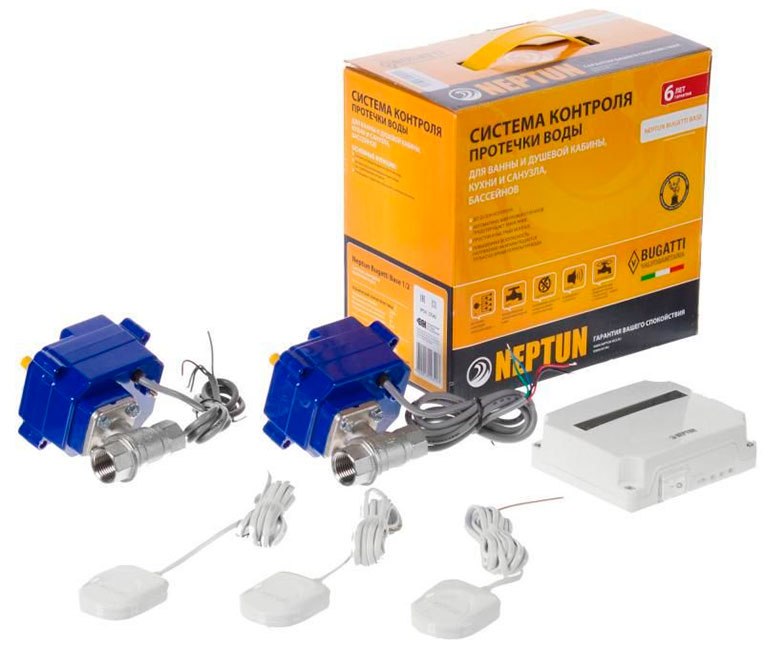

Исходя из принятых решений уже можно приобретать комплект для подключения системы. Классический набор включает в себя следующие элементы:

  • Один модуль управления (для проводных подключений, работающих от сети переменного напряжения, без SMART-функций и батарей резервного питания);
  • Два крана с электроприводом (питание проводное, где один провод предназначен для холодной воды, другой — для горячей);
  • Два проводных датчика (длина кабеля — 2 метра). Датчики работают на основе интегрированных микросхем, обеспечивающих максимальную защиту от ошибочных срабатываний.

После покупки комплекта защитной системы, можно приступать к ее монтажу. Для этого нужно придерживаться порядка действий. В магазине Прораб.Шоп рассказывают о следующем алгоритме установки системы контроля протечек.

Шаг 1: перекрыть воду

Первым делом необходимо перекрыть подачу воды на входе в дом или квартиру. Это нужно для того, чтобы подключение датчиков было безопасным, в противном случае — поступающая вода будет мешать процессу монтажа и система будет протестирована некорректно.

Шаг 2: обеспечить электропривод

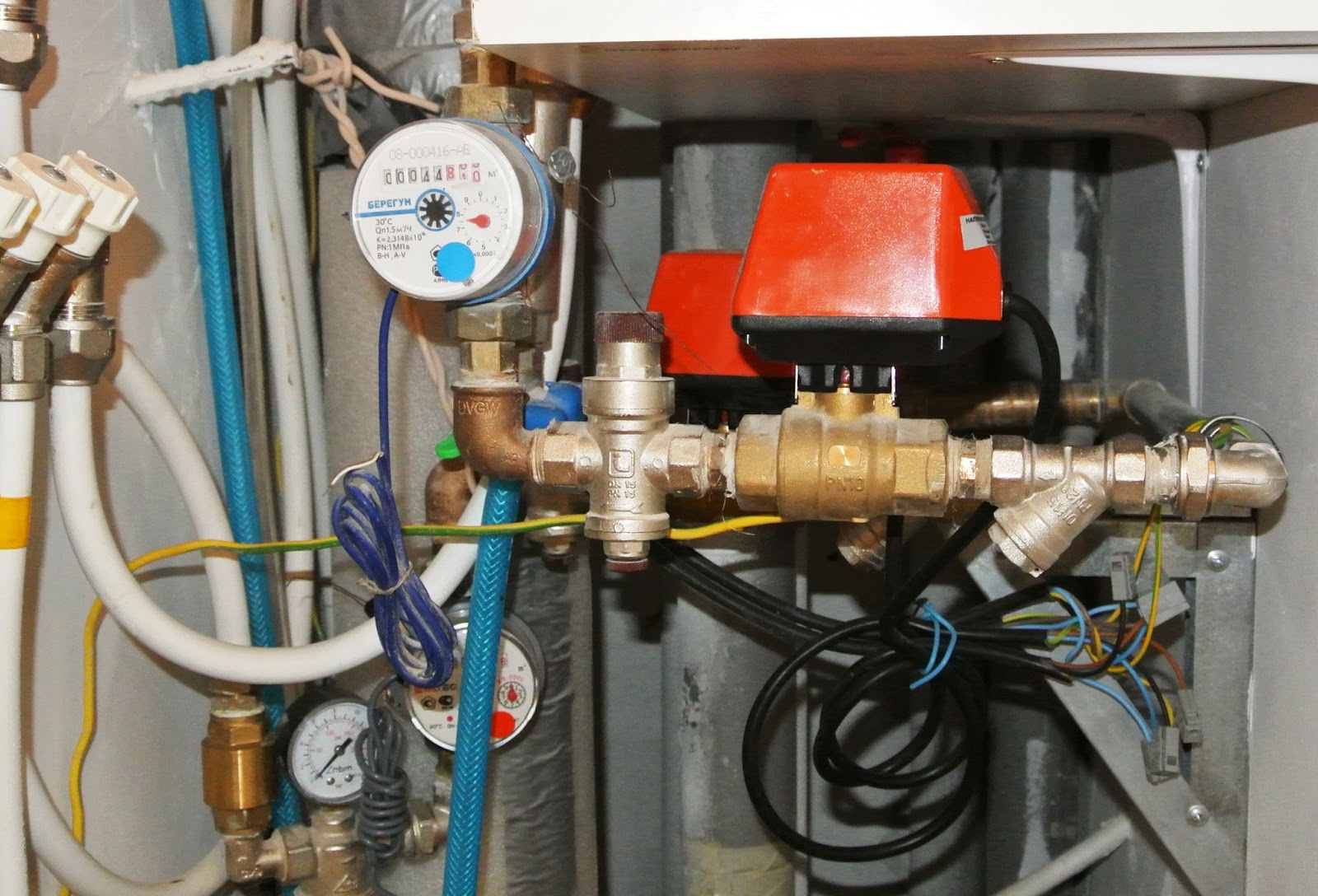

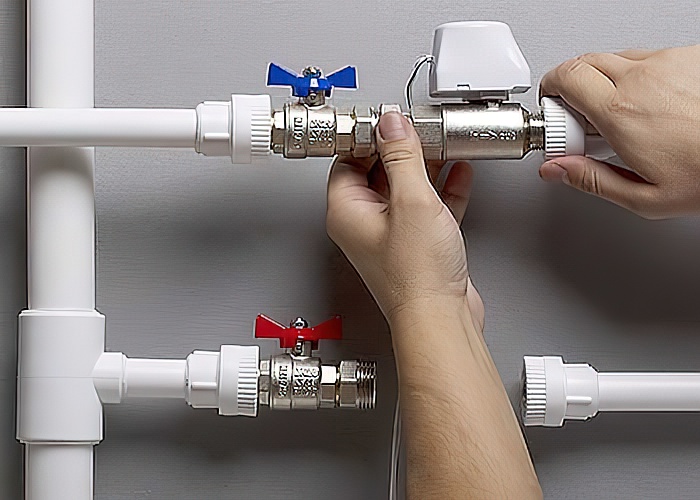

На этом шаге требуется близко к входному крану врезать краны с электроприводом. Для этого нужно вырезать небольшой отрезок трубы, после чего смонтировать американки (или разъемные сгоны). Алгоритм дальнейших действий будет зависеть от типа водопровода:

  • Для металлических труб потребуются сварочные работы и нарезка резьбы, также здесь могут подойти инженерные соединения/фитинги;
  • Для медных труб нужна будет пайка;
  • Для ППР-труб также потребуется пайка, но уже с другим типом сварочного аппарата;
  • Для металлопластиковых труб лучше всего подойдут быстрозажимные фитинги или опрессовка.

Краны оборудуются внутренней резьбой с обеих сторон, поэтому важно осуществить качественную герметизацию всех резьбовых соединений уплотнителями.

Шаг 3: установить датчики протечки

Если планируется врезать датчики в кафель, то их контакты должны смотреть вверх. И желательно, чтобы контакты располагались ниже общей плоскости пола. Если же установка выполняется без врезки, то контакты нужно расположить обращенными к полу — они должны лежать на нём.

Шаг 4: установить блок управления

Когда краны и датчики врезаны, нужно решить, где будет установлен блок управления. Главное — это должно быть сухое и безопасное место. Вовсе не обязательно выбирать для блока близкое к кранам и датчикам место, так как провод можно удлинить. Но желательно монтировать его на вертикальной поверхности с помощью резьбовых соединений.

Шаг 5: подключить краны к блоку управления

Для подключения необходимо подсоединить все провода синего цвета к первой клемме управления приводами. Все красные провода нужно подключить к клеммам NO1 и NO2. Что касается черных проводов (“ноль”), то они подключаются к клемме N. Оставшиеся зеленые подсоединяются к заземлению. Монтаж следует выполнять с помощью внешней колодки, задействовав общий провод заземления из сети.

Шаг 6: подключить датчики протечки

Здесь также необходимо распределить все провода: зелёный — к клемме “GND” (“земля”), желтый — к клемме “IN” (“вход”), красный — к клемме “12 В” (“питание”). Затем нужно выполнить подключение к сети переменного напряжения. В данном случае линию (фазу) нужно присоединить к клемме “L”, ноль — к клемме “N”. Подключение блока управления должно защищаться с помощью блока УЗО.

Шаг 7: тестирование системы

Для проверки работы защитной системы контроля нужно закрыть лицевую крышку блока управления, и затем подключить прибор к розетке или включить автомат. Если всё в норме, то загорится зеленый индикатор. В случае, если датчики обнаружат воду, загорится красный индикатор и сработает звуковое оповещение. В этой ситуации все краны будут перекрыты.

Установка системы контроля протечек воды — рациональное и экономически выгодное решение. Подключив систему один раз, можно больше не переживать о возможном ущербе дома. А современные системы с дополнительными функциями делают процесс эксплуатации еще более безопасным и комфортным. Чтобы правильно выбрать систему для своего дома, стоит изначально рассматривать несколько систем, изучить отзывы потребителей или проконсультироваться со специалистами.
